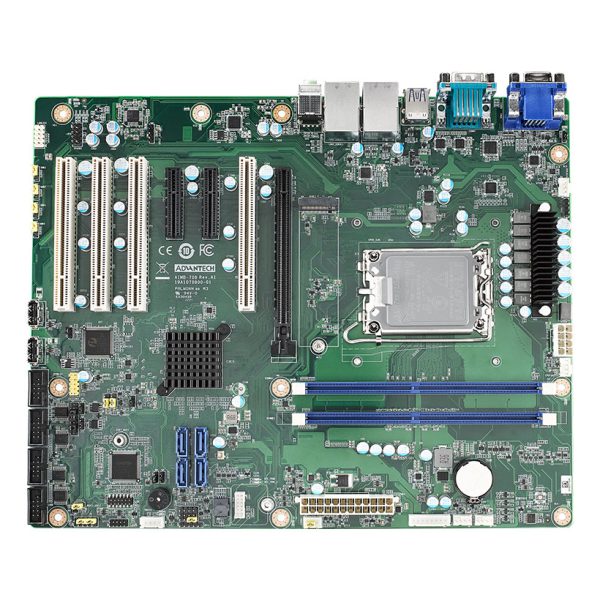

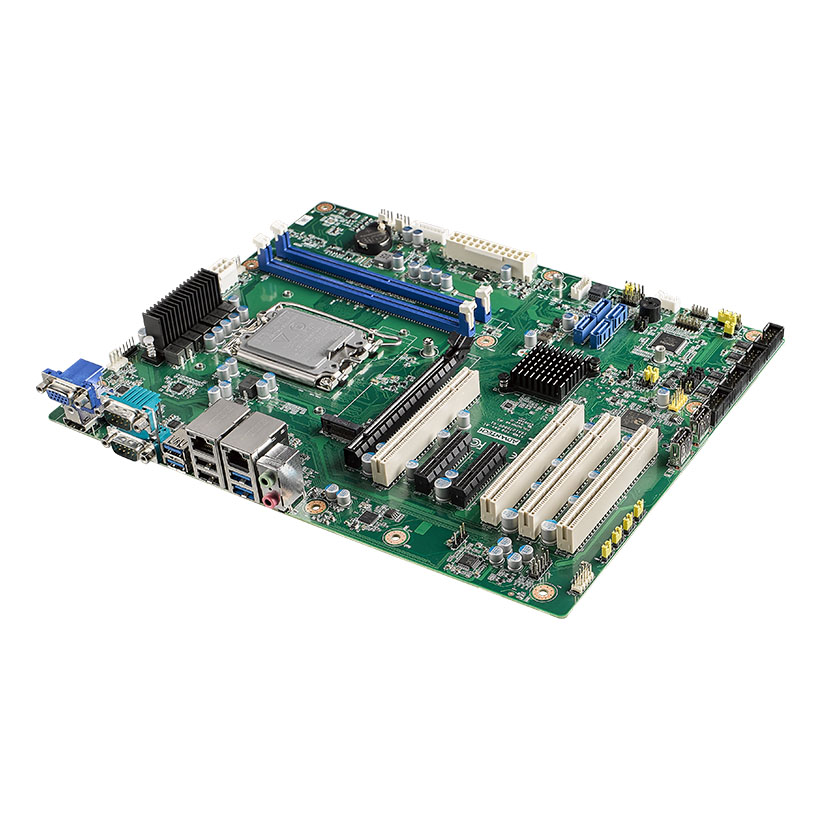

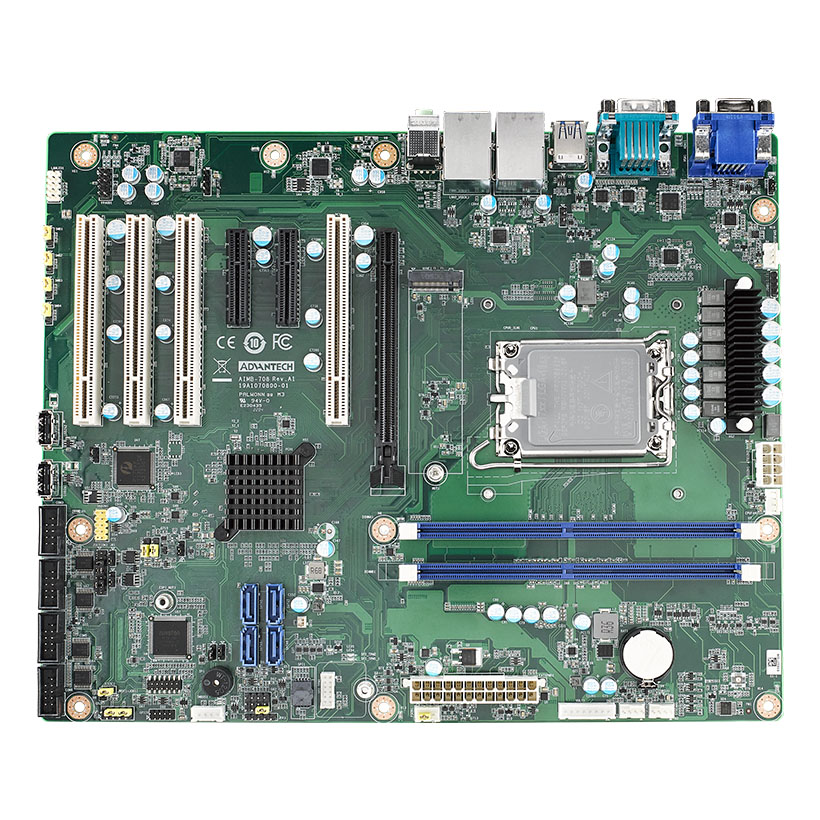

Intel®第12/13/14代Core™i9/i7/i5/i3和Pentium®/Celeron® ®处理器，采用H610E芯片组
两个高达64GB DDR4 3200的DIMM插槽
双显示器HDMI/VGA和双GbE局域网
M.2、SATA 3.0、USB 3.2 Gen1
5个RS-232和1个RS-232/422/485串行端口
1个PCIe x16（Gen 4）和2个PCIe x4（x2 Gen 3 link），以及4个PCI扩展插槽
| 分类 | 名称 | 详情 |
| 处理器系统 | CPU | Intel 12th/13th/14th Generation Core™系列（如 i9-14900、i7-14700、i5-14500 等） |
| P-core 基准频率 | 1.1~3.9 GHz | |
| L3 缓存 | 4~36 MB | |
| 核心数 | 2~24 核 | |
| 处理器基础功耗 | 35~65 W | |
| 插槽 | LGA 1700 | |
| 芯片组 | Intel H610E | |
| 扩展插槽 | PCI | 4 个（32-bit/33 MHz） |
| PCIe x4 (Gen3) | 2 个（x2 链路） | |
| PCIe x16 (Gen4) | 1 个（仅支持显卡和存储设备） | |
| 内存 | 技术 | 双通道非 ECC UDIMM DDR4 3200 |
| 最大容量 | 64 GB（单条 32 GB） | |
| 插槽数 | 2 个 288 针 DIMM | |
| 图形 | 控制器 | 芯片组集成 Intel UHD Graphics |
| 显存 | 共享系统内存（受操作系统限制） | |
| 以太网 | 接口 | LAN1: 10/100/1000 Mbps；LAN2（G2 版）: 10/100/1000/2500 Mbps |
| 控制器 | G2 版：Intel I219-V（LAN1）、Intel I226-V（LAN2） | |
| 连接器 | 1~2 个 RJ-45（取决于版本） | |
| SATA | 最大数据传输速率 | 600 MB/s |
| 通道数 | 4 个 | |

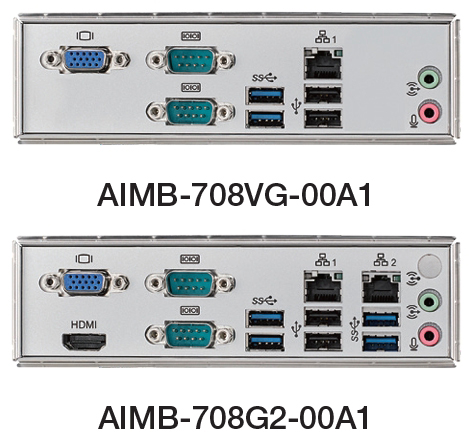

| 后置 I/O | VGA | 1 个（最大分辨率 1920×1200@60Hz） |
| HDMI | G2 版：1 个（最大分辨率 4096×2304@30Hz） | |
| 以太网 | G2 版：2 个；VG 版：1 个 | |
| USB | G2 版：6 个（4×USB 3.2 Gen1，2×USB 2.0）；VG 版：4 个（2×USB 3.2 Gen1，2×USB 2.0） | |
| 音频 | 2 个（Line-out、Mic-in） | |
| 串口 | 2 个 RS-232 | |
| 内部连接器 | USB | G2 版：4 个（2×USB 2.0 针脚，2×USB 2.0 Type-A）；VG 版：3 个（2×USB 2.0 针脚，1×USB 2.0 Type-A） |
| 串口 | G2 版：4 个（3×RS-232，1×RS-232/422/485） | |
| SATA | 4 个 | |
| M.2 | G2 版：1 个（PCIe x2 M-key 2280） | |
| SPI | 1 个（可选 dTPM 2.0 模块） | |
| GPIO | 8 位 | |
| 看门狗定时器 | 输出 | 系统复位 |
| 间隔 | 可编程 1~255 秒 | |
| 电源需求 | 电压 / 电流组合 | +3.3V（1.18A）、+5V（1.65A）、+12V（0.06A）、+5Vsb（0.06A）、-12V（0.05A）、-5V（0.01A） |
| 环境 | 工作温度 | 0~60°C（取决于 CPU 和散热方案） |
| 非工作温度 | -40~85°C | |
| 湿度 | 95%@40°C（非冷凝） | |
| 物理特性 | 尺寸（长 × 高） | 304.8×244 mm（12″×9.6″） |
| 部件编号 | 芯片组 | 内存 | 显示接口 | USB 3.2 Gen1 | USB 2.0 | 串口 | 千兆以太网 | AMT | M.2 | SATA | SW RAID | 智能系统模块支持 |
| AIMB-708G2-00A1 | H610E | 非 ECC UDIMM DDR4 3200（最大 64 GB） | HDMI+VGA | 4 | 6 | 6 | 2 | No | 1 | 4 | No | No |
| AIMB-708VG-00A1 | H610E | 非 ECC UDIMM DDR4 3200（最大 64 GB） | VGA | 2 | 5 | 2 | 1 | No | 0 | 4 | No | No |
| 包装清单 | ||
| 部件编号 | 描述 | 数量 |
| 1700003194 | SATA HDD 电缆 | 2 |
| 1960106346T001 | I/O 端口支架（适用于 2U 及以上机箱） | 1 |
| 2041070800 | 启动手册 | 1 |
| — | Driver CD | 无（需从官网下载） |
| 可选配件 | |
| 部件编号 | 描述 |
| 1701090401 | 单 COM 端口电缆（40cm） |
| 1701092300 | 双 COM 端口电缆（28.5cm） |
| 1700022749-11/12/13 | SATA 电源电缆 |
| 1700002204 | 2 端口 USB 2.0 电缆（带支架，27cm） |
| 1970005349T000 | 2U/4U / 壁挂式机箱 CPU 散热器（适用 TDP 35~65W） |
| 1970005531T001 | 1U 机箱 CPU 散热器（适用 TDP ≤65W） |
| 1960112429N000 | 1U 机箱 I/O 端口支架 |
| PCA-TPMSPI-00A1 | 启用 TPM 和 vPro 技术的 dTPM 2.0 SPI 模块 |
| 转接卡（Riser Card） | |
| 部件编号 | 描述 |
| AIMB-RP10P-01A1E | 1U 转接卡（提供 1 个 PCI 插槽） |
| AIMB-RF10F-01A1E | 1U 转接卡（提供 1 个 PCIe x16 插槽） |
| AIMB-RP30P-03A1E | 2U 转接卡（提供 3 个 PCI 插槽） |
| AIMB-RP3PF-21A1E | 2U 转接卡（提供 1 个 PCIe x16 和 2 个 PCI 插槽） |
