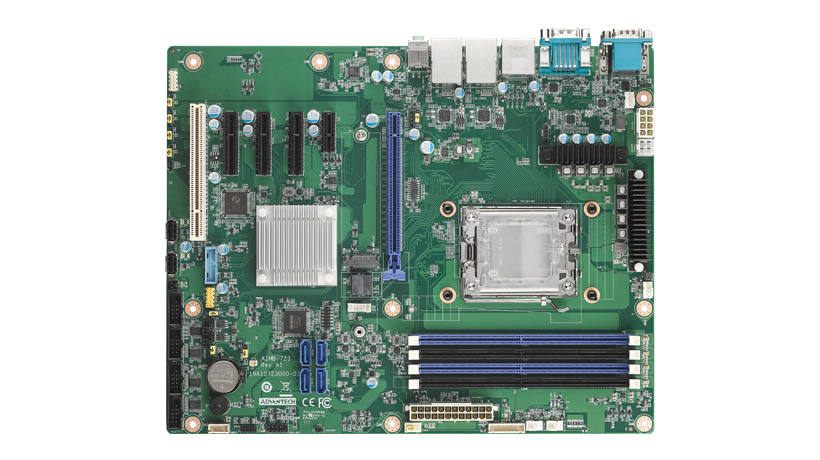

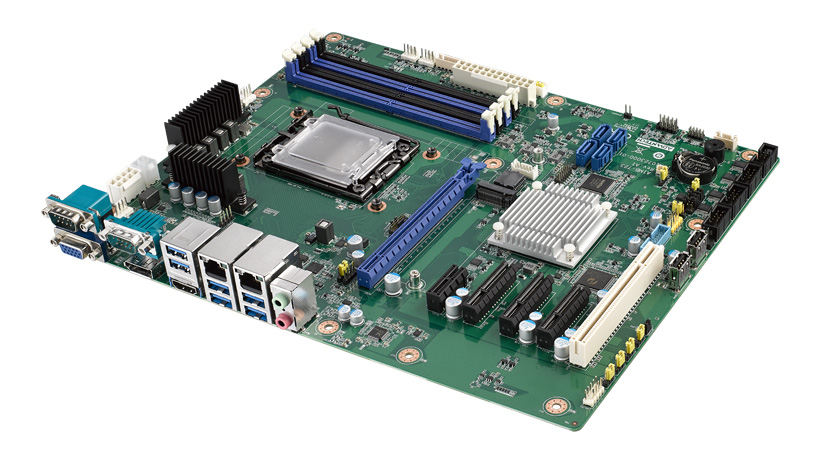

LGA1718 AMD Ryzen™ 7000 ATX主板，带 DP/HDMI/VGA, DDR5, USB 3.2, M.2
AMD Ryzen™嵌入式7000处理器，B650芯片组
四个DIMM插槽，最高128 GB DDR5 5200
三显示器DP/HDMI/VGA和双GbE局域网
M.2、SATA RAID 0、1、10和USB 3.2 Gen 2
针对GPU和图像采集卡安装优化了PCIe布局
| 参数分类 | 参数名称 | 参数详情 |
| 处理器系统 | CPU | AMD Ryzen 7000 系列（如 7700X、7600X、7900 等） |
| P-core 基准频率 | 3.7~4.7 GHz | |
| L3 缓存 | 32~64 MB | |
| 核心数 | 6~12 核 | |
| 处理器基础功耗 | 65~105 W | |
| 插槽 | LGA 1718 | |
| 芯片组 | B650 | |
| 扩展插槽 | PCI | 1 个 |
| PCIe x1 (Gen 3) | 1 个 | |
| PCIe x4 (Gen 4) | 1 个（x2 链路） | |
| PCIe x4 (Gen 4) | 2 个 | |
| PCIe x16 (Gen 4) | 1 个 | |
| 内存 | 技术 | 双通道非 ECC UDIMM DDR5 5200 |
| 最大容量 | 128 GB | |
| 插槽数 | 4 个 288 针 DIMM | |
| 图形 | 控制器 | CPU 集成 AMD Radeon™显卡 |
| 显存 | 共享系统内存（受操作系统限制） | |
| 以太网 | 接口 | 10/100/1000/2500 Mbps |
| 控制器 | 双 Intel I226-V | |
| 连接器 | 2 个 RJ-45 | |
| SATA | 最大数据传输速率 | 600 MB/s |
| 通道数 | 4 个 | |
| RAID 支持 | 0、1、10 | |

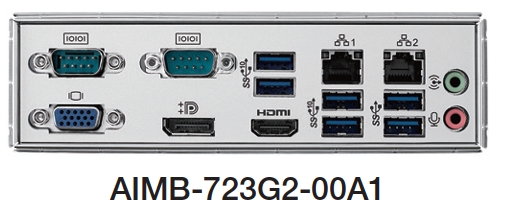

| 后置 I/O | VGA | 1 个（最大分辨率 1920×1200@60Hz） |
| HDMI | 1 个（最大分辨率 3840×2160@60Hz） | |
| DisplayPort | 1 个（最大分辨率 3840×2160@60Hz） | |
| 以太网 | 2 个 | |
| USB | 6 个（4×USB 3.2 Gen2，2×USB 3.2 Gen1） | |
| 音频 | 2 个（Line-out、Mic-in） | |
| 串口 | 2 个 RS-232 | |
| 看门狗定时器 | 输出 | 系统复位 |
| 间隔 | 可编程 1~255 秒 | |
| 电源需求 | 电压 / 电流组合 | +3.3V（2.72A）、+5V（1.28A）、+12V（1.33A）、-12V（0.08A）、-5V（0.03A） |
| 内部连接器 | USB | 6 个（2×USB 3.2 Gen1（针脚）、2×USB 2.0（针脚）、2×USB 2.0 Type-A） |
| 串口 | 4 个（3×RS-232，1×RS-232/422/485） | |
| SATA | 4 个 | |
| M.2 | 1 个（PCIe x2 Gen4 M-key 2280） | |
| SPI | 1 个（可选 dTPM 2.0 模块） | |
| GPIO | 8 位 | |
| 环境 | 工作温度 | 0~60°C（取决于 CPU 负载和散热方案） |
| 非工作温度 | -40~85°C | |
| 湿度 | 95%@40°C（非冷凝） | |
| 物理特性 | 尺寸（长 × 高） | 304.8×244 mm（12″×9.6″） |
| 部件编号 | 芯片组 | 内存 | 显示接口 | USB 3.2 Gen 2 | USB 3.2 Gen 1 | USB 2.0 | 串口 | 千兆以太网 | M.2 | SATA 3.0 | SW RAID |
| AIMB-723G2-00A1 | B650 | Non-ECC UDIMM DDR5 5200（最大 128GB） | VGA + HDMI + DP | 4 | 4 | 4 | 6 | 2 | 1 | 4 | Yes |
| 包装清单 | ||
| 部件编号 | 描述 | 数量 |
| 1700003194 | SATA 数据线 | 2 |
| 1960111153T001 | I/O 端口支架（适用于 2U 及以上机箱） | 1 |
| 2041072300 | 启动手册 | 1 |
| — | Driver CD | 无（需从官网下载） |
| 可选配件 | ||
| 部件编号 | 描述 | |
| 1700002204 | 2 端口 USB 2.0 电缆（带支架，27cm） | |
| 1700028292-01 | 2 端口 USB 3.0 电缆（带支架，30cm） | |
| 1970005786N001 | 4U 机箱 CPU 散热器 | |
| 1970005287T001 | 壁挂式机箱 CPU 散热器（适用 65W 功耗 CPU） | |
| 1701090401 | 单 COM 端口电缆（40cm） | |
| 1701092300 | 双 COM 端口电缆（28.5cm） | |
| 1700022749-11/12/13 | SATA 电源电缆 | |
| PCA-TPMSPI-00A1 | 启用 TPM 技术的 dTPM 2.0 SPI 模块 | |
| 嵌入式操作系统（Embedded OS） | ||
| 部件编号 | 描述 | |
| 20706WX1HS0087 | Windows 10 64 位 21H2 企业版镜像（适用于 AIMB-723） | |
| 20706WX1VS0087 | Windows 10 64 位 21H2 专业版镜像（适用于 AIMB-723） | |
| 20706WLH1S0056 | Windows 11 64 位 24H2 企业版镜像（适用于 AIMB-723） | |
| 20706WLV1S0056 | Windows 11 64 位 24H2 专业版镜像（适用于 AIMB-723） | |
| 20706U22DS0047 | Ubuntu 22.04 64 位 企业版镜像（适用于 AIMB-723） | |
