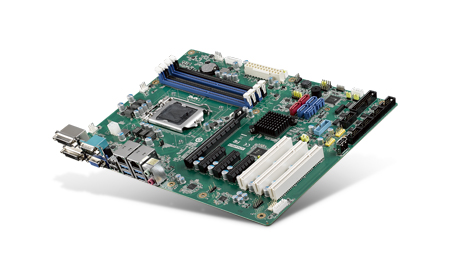

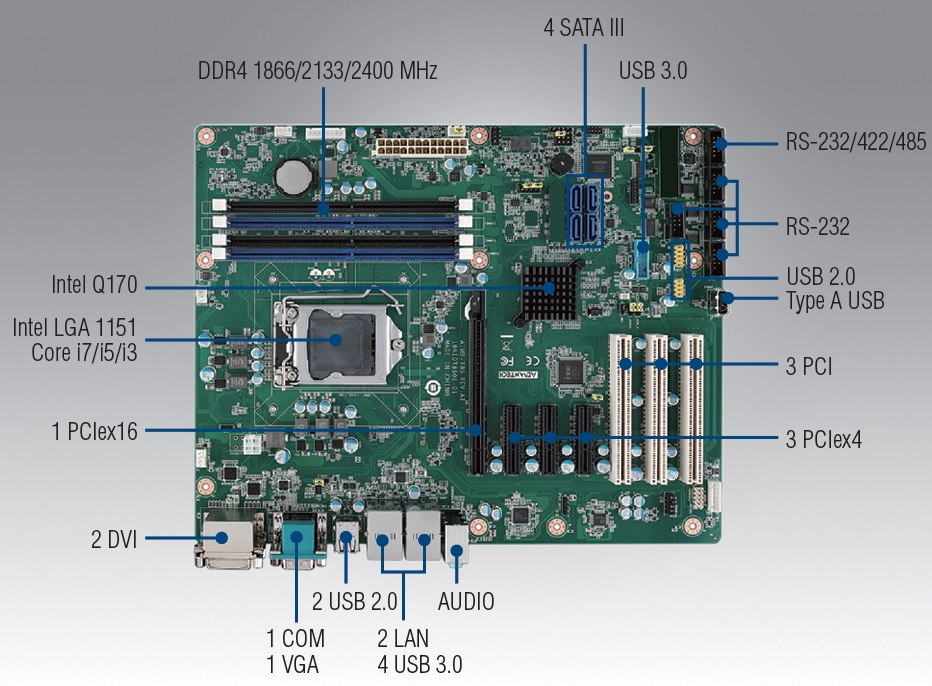

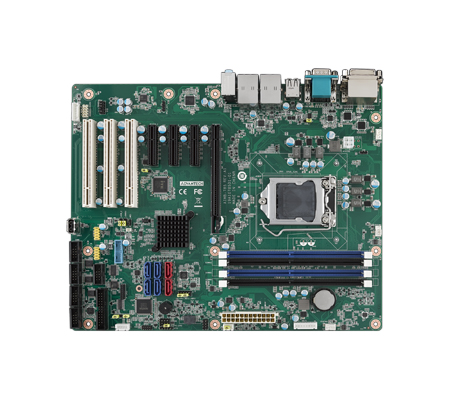

LGA1151 第6/7代 Intel® Core™ i7/i5/i3/Pentium®/Celeron® ATX主板，支持独立三显, DDR4, SATA III
支持Intel Core™ i7/i5/i3/Celeron/Pentium处理器，带Q170芯片组
4个DIMM插槽，最高支持64 GB DDR4 1866/2133
支持三显示VGA/2 DVI-D和双GbE LAN
支持SATA RAID 0, 1, 5, 10, USB 3.0
支持Intel vPro, AMT 11.0 和 TPM技术
注: PCA-TPM-00A1E模块需支持Intel vPro与TPM 技术
注2：只有英特尔第6代处理器可以支持Windows 7

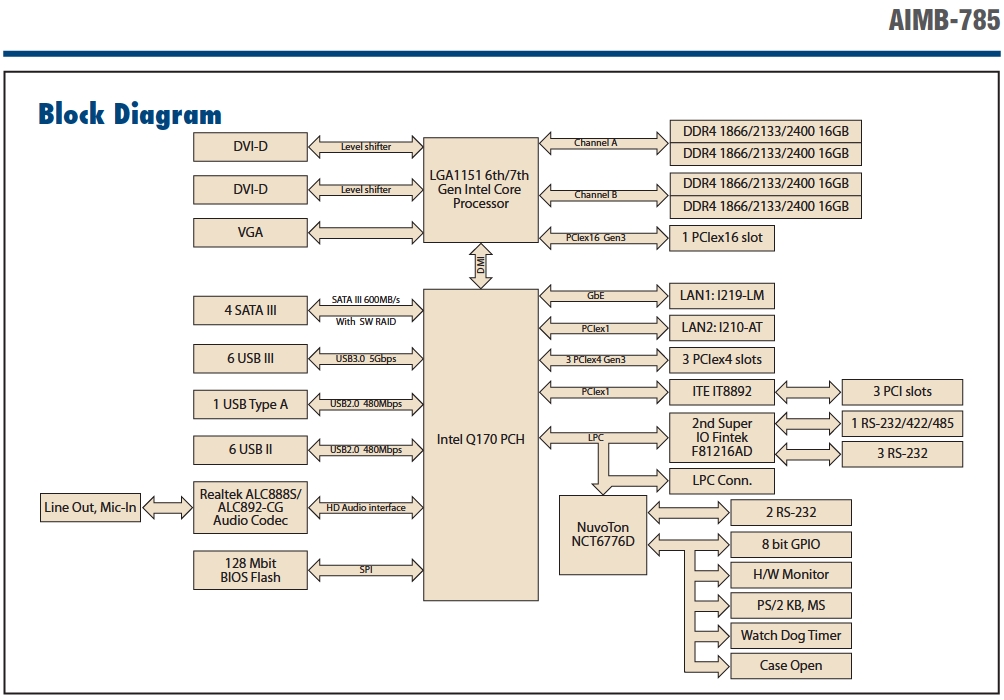

| 分类 | 名称 | 详情 |
| 处理器系统 | CPU | Intel 6th/7th Generation Core i7/i5/i3/Pentium/Celeron（具体型号：i7-7700、i7-7700T、i7-6700、i7-6700TE、i5-7500、i5-7500T、i5-6500、i5-6500TE、i3-7101E、i3-7101TE、i3-6100、i3-6100TE、G4400、G4400TE、G3900、G3900TE） |
| 速度 | 2.4GHz~3.9GHz | |
| L3 缓存 | 2MB~8MB | |
| 核心数 | 2~4 核 | |
| TDP | 35W~65W | |
| 插槽 | LGA1151 | |
| 芯片组 | Q170 | |
| BIOS | AMI 128 Mbit SPI | |
| 扩展插槽 | PCI | 32-bit/33 MHz，3 个插槽 |
| PCIe x4 (Gen3) | 4 GB/s per direction，3 个插槽 | |
| PCIe x16 (Gen3) | 16 GB/s per direction，1 个插槽 | |
| 内存 | 技术 | 双通道 Non-ECC UDIMM DDR4 1866/2133/2400 |
| 最大容量 | 64 GB | |
| 插槽 | 4 个（288-pin DIMM） | |
| 图形控制器 | 控制器 | Intel HD Graphics |
| VRAM | 最大共享内存 1 GB（系统内存安装 2 GB 及以上时） | |
| 以太网 | 接口 | 10/100/1000 Mbps |
| 控制器 | GbE LAN1：Intel I219LM，GbE LAN2：Intel I210-AT | |
| 连接器 | 2 个（RJ-45） | |
| SATA | 最大数据传输速率 | 600 MB/s |
| 通道 | 4 个 | |
| RAID | 0、1、5、10 | |
| 显示接口 | VGA | 1 个（最高 1920×1200@60Hz） |
| DVI-D | 2 个（最高 1920×1200@60Hz） | |
| 后置 I/O | USB | 6 个（USB3.0×4，USB2.0×2） |
| 音频 | 2 个（麦克风输入、线路输出） | |
| 串口 | 1 个（RS-232） | |
| 内部连接器 | USB | 7 个（带 wafer box 的 USB 3.0×2，带 wafer box 的 USB 2.0×4，带 Type A 连接器的 USB 2.0×1） |
| 串口 | 5 个（4 个 RS-232，1 个 RS-232/422/485） | |
| SATA | 4 个 SATA III 接口 | |
| LPC | 1 个（可选 dTPM 2.0 模块） | |
| GPIO | 8-bit | |
| PS/2 | 1 个（需要可选的 PS/2 键盘 / 鼠标线） | |
| 看门狗定时器 | 输出 | 系统复位 |
| 间隔 | 可编程 1~255 秒 | |
| 电源需求 | 电压 | +12V、+5V、+3.3V、+5Vsb、-12V、-5V |
| 电流 | 6.78A（+12V）、1.38A（+5V）、1.35A（+3.3V）、0.12A（+5Vsb）、0.05A（-12V）、0.05A（-5V） | |
| 环境 | 工作温度 | 0~60°C（32~140°F，取决于 CPU 速度和系统散热方案） |
| 非工作温度 | -40~85°C（-40~185°F） | |
| 物理特性 | 尺寸 | 304.8×244 mm（12″×9.6″） |
| 部件编号 | 芯片组 | 内存 | 显示接口 | USB 3.0 | USB 2.0 | 串口 | 千兆以太网 | AMT | SATA III | SW RAID |

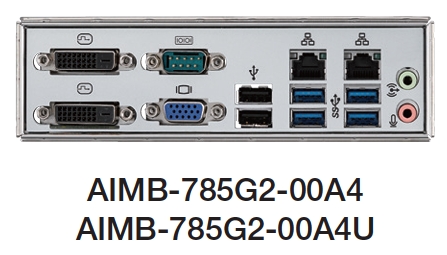

| AIMB-785G2-00A4 | Q170 | Non-ECC DDR4 1866/2133/2400（最大 64GB） | VGA + 双 DVI | 6 | 7 | 6 | 2 | Yes | 4 | Yes |
| AIMB-785G2-00A4U（中国台湾制造） | Q170 | Non-ECC DDR4 1866/2133/2400（最大 64GB） | VGA + 双 DVI | 6 | 7 | 6 | 2 | Yes | 4 | Yes |
| 包装清单 | ||
| 部件编号 | 描述 | 数量 |
| 1700003194 | SATA HDD 电缆 | 2 |
| 1700022749-11/12/13 | SATA 电源电缆 | 2 |
| 19Z0000884T000 | I/O 端口支架 | 1 |
| 2001078513 | 启动手册 | 1 |
| 嵌入式操作系统（Embedded OS） | ||
| 部件编号 | 描述 | |
| 20706WX9HS0033 | Windows 10 64 位 19H2 企业版镜像（适用于 AIMB-785） | |
| 20706WX9VS0036 | Windows 10 64 位 19H2 专业版镜像（适用于 AIMB-785） | |
| 20706WX9ES0046 | Windows 10 64 位 19H2 教育版镜像（适用于 AIMB-785） | |
| 可选配件 | ||
| 部件编号 | 描述 | |
| 1700002204 | 2 端口 USB 2.0 电缆（带支架，27cm） | |
| 1700028292-01 | 2 端口 USB 3.0 电缆（带支架，30cm） | |
| 1960052651N021 | 2U/4U / 壁挂式机箱 CPU 散热器 | |
| 1960049408N001 | 1U 机箱 CPU 散热器（仅适用于 TDP=35W 的 CPU） | |
| 1960069666N101 | ACP-1010MB 机箱专用 1U IO 支架 | |
| 1701092300 | 双 COM 端口电缆（28.5cm） | |
| 1700019268-11 | PS/2 键盘 / 鼠标电缆 | |
| 1960063434N000 | PS/2 电缆 IO 支架 | |
| PCA-TPM-00B1E | 启用 TPM 和 vPro 技术的 dTPM 2.0 LPC 模块 | |
| 98R1RTSWF00 | 全高支架远程开关连接器 | |
| 98R1RTSWH00 | 半高支架远程开关连接器 | |
| 转接卡（Riser Card） | ||
| 部件编号 | 描述 | |
| AIMB-RF10F-01A1E | 1U 转接卡（提供 1 个 PCIe x16 插槽） | |
| AIMB-R4104-01A1E | 1U 转接卡（提供 1 个 PCIe x4 插槽） | |
| AIMB-R430P-03A2E | 2U 转接卡（提供 3 个 PCI 插槽） | |
| AIMB-R431F-21A1E | 2U 转接卡（提供 1 个 PCIe x16 和 1 个 PCIe x1 插槽） | |
| AIMB-R43PF-21A1E | 2U 转接卡（提供 1 个 PCIe x16 和 2 个 PCI 插槽） | |
| AIMB-R4301-03A2E | 2U 转接卡（提供 1 个 PCIe x1 插槽） | |
| ASMB-RM2F4-11A1 | 2U 转接卡（提供 1 个 PCIe x16 和 1 个 PCIe x4 插槽） | |
